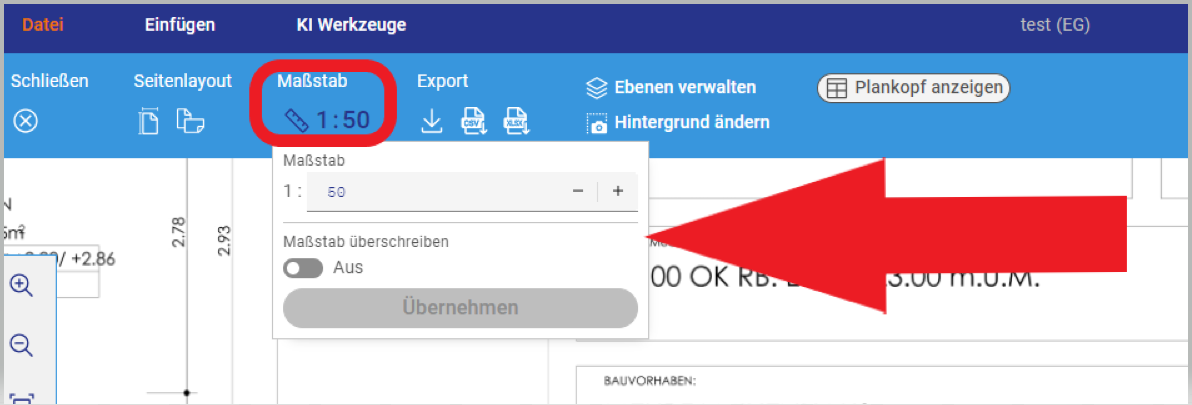

Sobald Sie einen neuen Plan in Sonepar-Digiplan hochgeladen haben, ist es wichtig, zuerst den Maßstab zu überprüfen und anzupassen. Dies können Sie im Editor unter Datei -> Maßstab tun.
Hier können Sie ebenfalls den Maßstab überschreiben. Diese Funktion dient ausschließlich zur Änderung im Plankopf. Maßstab und Referenzstrecke der Zeichnung werden nicht beeinflusst.
Unbekannter Maßstab

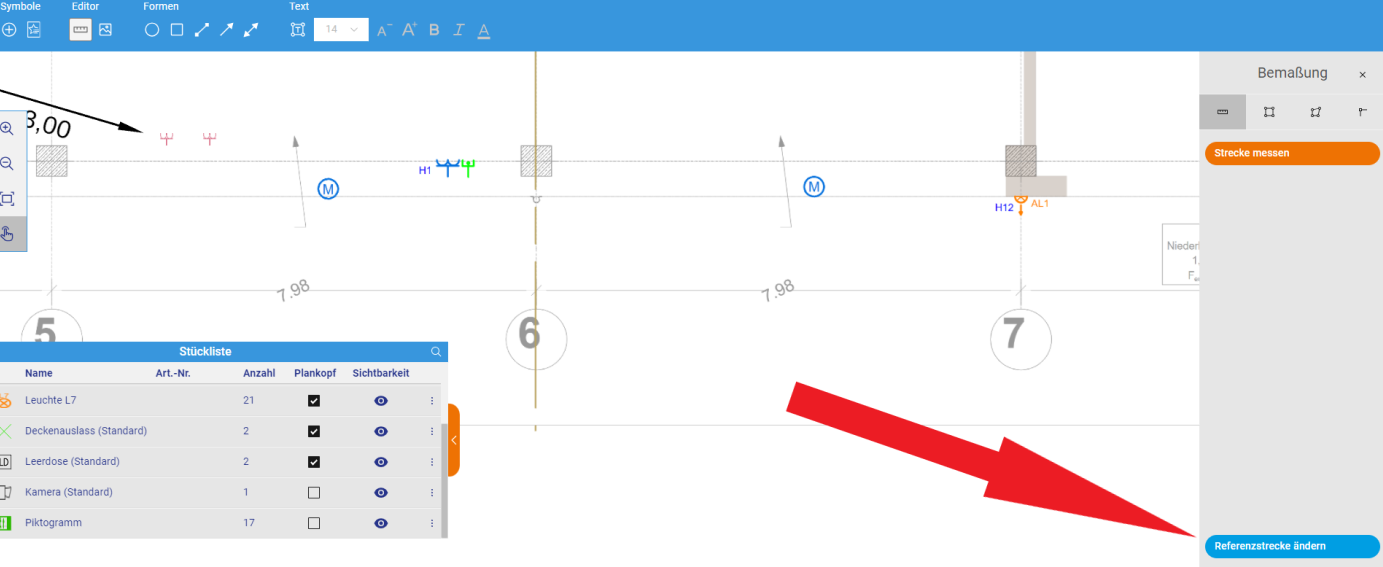

Fehlt Ihnen der vorgegebene Maßstab in Ihrem Plan? Dann können Sie im Bereich Einfügen -> Editor eine Referenzstrecke messen und hinterlegen. Anschließend können Sie auf Referenzstrecke übernehmen klicken.

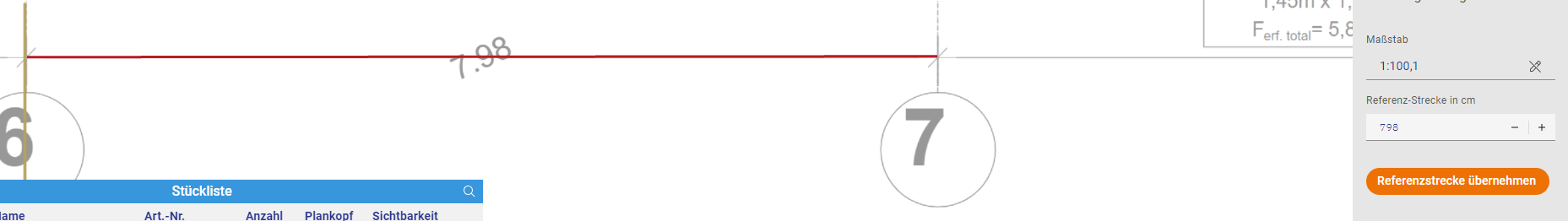

Beispiel: Hier wurde er Abstand zwischen Punkt 6 und Punkt 7 gemessen und als Referenzstrecke die Maße (7,98m) aus dem Plan eingegeben. Der Maßstab wird anhand der Daten automatisch ermittelt.

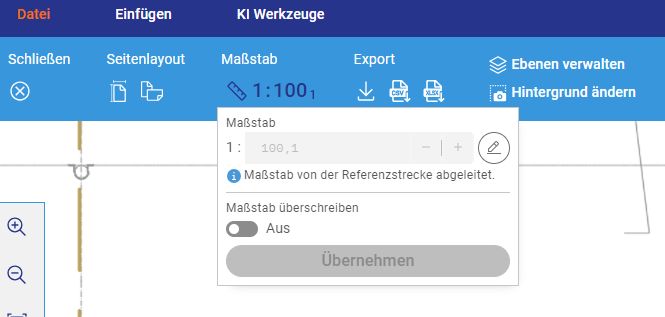

Nun wird der Maßstab von der Referenzstrecke abgeleitet und automatisch übertragen.
