Sonepar-Digiplan verwendet innovative Bilderkennungstechnologie, um genormte und nicht genormte Symbole zu erkennen und automatisch zu zählen.

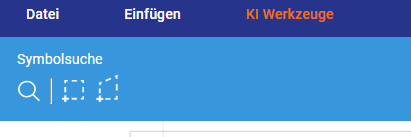

Im Editor unter dem Bereich KI Werkzeuge haben Sie die Möglichkeit, die Symbolsuche zu starten.

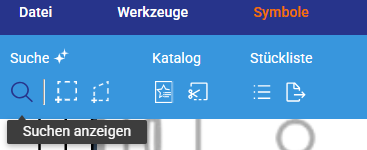

Lupe: Durch Klicken auf die Lupe werden alle Suchergebnisse im Plan angezeigt.
Rechteck-Auswahl: Dieses Werkzeug ermöglicht es Ihnen, einfache Symbole (rechteckige, runde Symbole) zu markieren.
Polygon-Auswahl: Wenn ein Symbol etwas komplexer zu markieren ist, können Sie es mithilfe eines Polygons markieren.
1. Symbole markieren:
Für eine möglichst präzise Suche empfehlen wir Ihnen, stets ein Symbol ohne Hintergrund oder überlappende Elemente (wie Wände, Linien, Texte oder andere Symbole) auszuwählen. Es sollte nur das Symbol markiert sein, nach dem Sie suchen möchten.
Wichtig: Markieren Sie das Symbol direkt im Plan und nicht in der Legende, um Fehler zu vermeiden!
Beispiele:

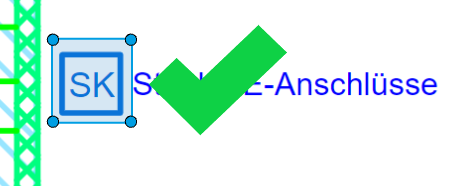

Richtig:

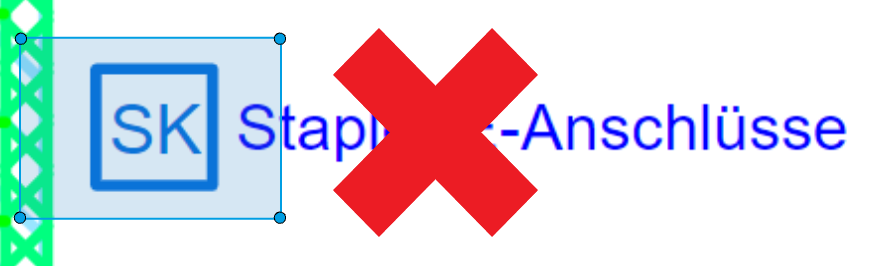

Falsch:
2. Suche starten:

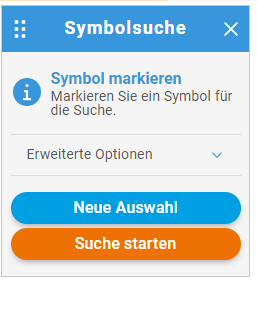

Nachdem Sie das gewünschte Symbol ausgewählt haben, klicken Sie auf Suche starten.
Falls das Symbol falsch markiert wurde, können Sie über Neue Auswahl das Symbol erneut markieren.
3. Suchen anzeigen:

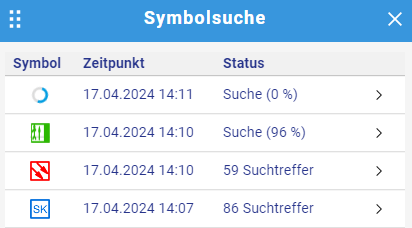

Die gesuchten Symbolen werden nicht direkt angezeigt. Dafür müssen Sie auf die Lupe klicken, um die aktuellen Symbolsuchen angezeigt zu bekommen.

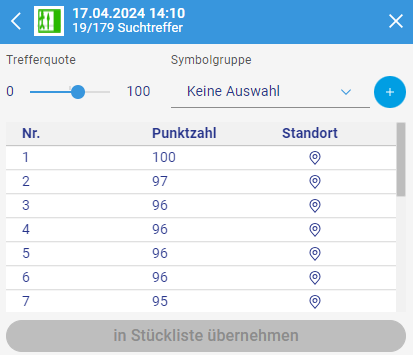

Jetzt wird ein Fenster geöffnet, in dem Sie alle Symbol-Suchergebnisse finden können:
4. Symbole in den Stücklisten übertragen:
Jetzt können Sie die gewünschten Symbole in die Stückliste übertragen. Mit der Trefferquote können Sie festlegen, wie genau die Suche sein soll. Wenn alles passt, können Sie die Symbole zu einer Symbolgruppe hinzufügen und in die Stückliste übernehmen. Alternativ können Sie über das Pluszeichen eine neue Symbolgruppe erstellen.

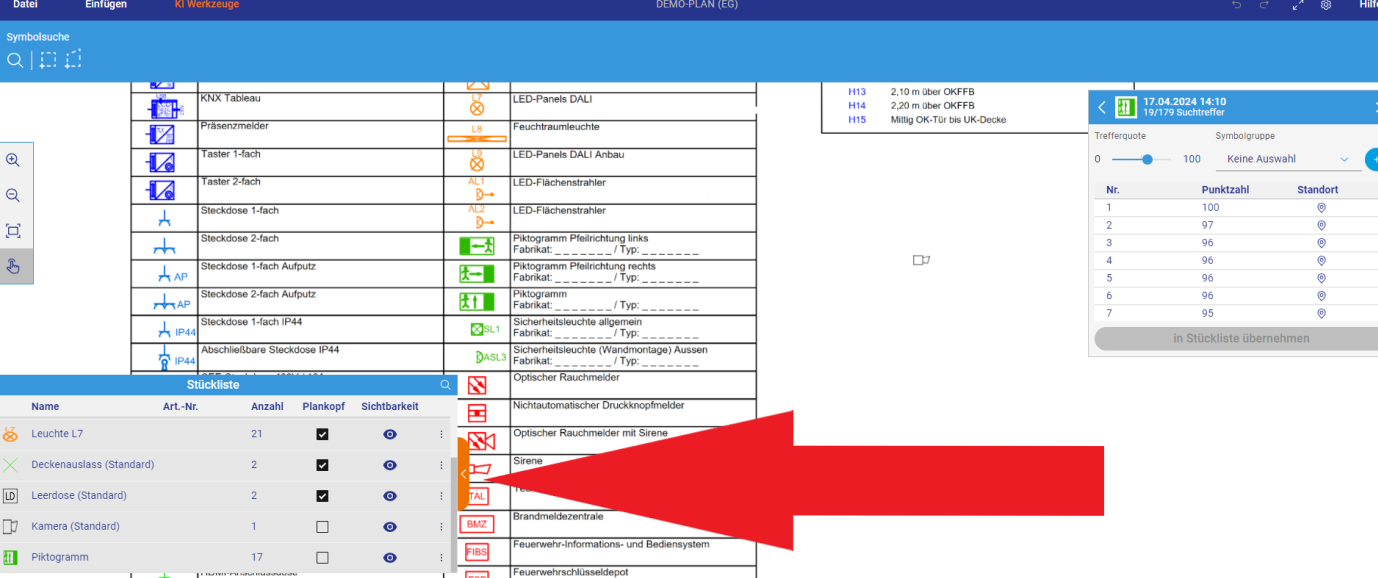

Die Stückliste befindet sich auf der linken Seite:
